Struktur Jembatan

 Sistem Struktur Jembatan

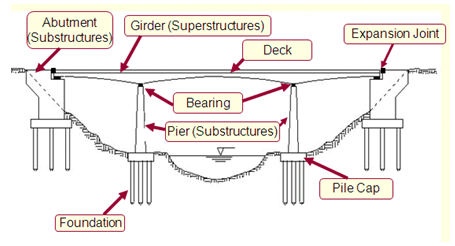

Berdasarkan material yang digunakan untuk konstruksi, jembatan terdiri atas jembatan yang terbuat dari beton, baja, dan kayu, sedangkan berdasarkan fungsinya, jembatan terdiri atas jembatan untuk distribusi pipa gas/air, pejalan kaki, kendaraan bermotor, dan kereta api. Dalam perencanaan struktur, jembatan dibagi kedalam dua sistem struktur, yaitu sistem struktur atas (superstructure) dan sistem struktur bawah (substructure). Sistem struktur atas terdiri dari sistem pelat-girder jembatan dan joint yang menghubungkan antar pelat-girder tersebut, sedangkan sistem struktur bawah terdiri dari pier, bearing, abutment, dan pondasi. Gabungan kedua sistem struktur atas dan bawah diberikan pada Gambar.

Sistem struktur atas jembatan terbagi atas :

1. Sistem jembatan dengan pelat (slab bridge)
2. Sistem jembatan dengan balok (girder bridge)
3. Sistem jembatan dengan rangka (truss bridge)
4. Sistem jembatan lengkung (arch bridge)
5. Sistem jembatan gantung (suspension bridge)
6. Sistem jembatan dengan kabel cancang (cable-stayed bridge)

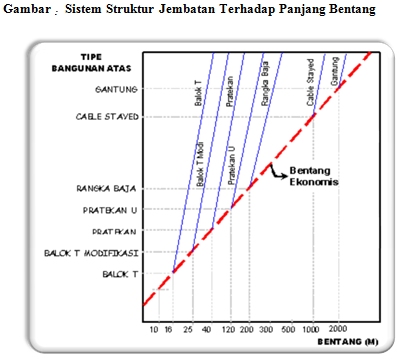

Masing-masing sistem struktur jembatan juga memiliki kompatibilitas yang berbeda terhadap panjang bentang jembatan tersebut. Klasifikasi sistem struktur jembatan terhadap panjang jembatan ditunjukkan pada Gambar.

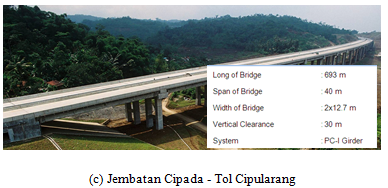

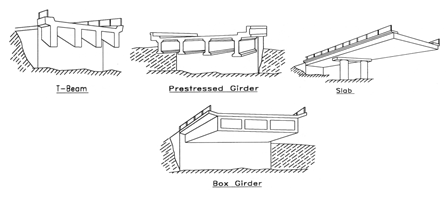

Pada umumnya, sistem struktur jembatan beton bertulang sudah mulai jarang digunakan karena jembatan yang hanya dengan beton bertulang hanya dapat digunakan pada jembatan bentang pendek dan tidak efektif untuk jembatan bentang panjang dari segi dimensi penampang dan biaya konstruksi. Selain itu, dari segi perencanaan dan desain, jembatan beton bertulang identik dengan perencanaan struktur beton bertulang. Beberapa contoh jembatan yang menggunakan sistem struktur jembatan di atas ditunjukkan pada Gambar.

Dalam perancangan struktur jembatan, proses perencanaan setiap elemen yang terdapat pada sistem struktur jembatan harus berdasarkan peraturan standar nasional yang berlaku di Indonesia yang disusun oleh Badan Standarisasi Nasional (BSN). Seperti halnya pada struktur gedung, perencanaan struktur jembatan juga mengacu kepada peraturan-peraturan yang berisi tentang pembebanan, desain struktur jembatan dengan material beton, struktur jembatan dengan menggunakan baja, dan struktur jembatan yang merupakan gabungan antara beton dan baja (composite)
